(PROPELLER SHAFT)
Pada mobil dengan mesin di depan dan penggeraknya roda belakang, tenaga putar dari poros output transmisi dipindahkan ke poros roda belakang dengan bantuan poros gardan (propeller shaft).
Poros gardan dibuat sedemikian rupa agar dapat memindahkan tenaga putar dari transmisi ke diferensial (gardan) dengan lembut tanpa dipengaruhi perubahan-perubahan sudut(naik-turun) diferencial akibat ketidak rataan permukaan jalan dan besarnya beban. Bagian poros gardan yang menyerap perubahan-perubahan sudut tersebut.
adalah universal joint
(lihat
D. DIFERENSIAL
Diferensial (gardan) berfungsi membagi dan memindahkan
tenaga ke roda roda kiri dan kanan.
memperlihatkan
konstruksi dasar sebuah diferensial.
Ketika kendaraan membelok, kedua. roda gigi pinion turut berputar
dengan tempatnya dan juga berputar pada porosnya, sehingga memberi lebih banyak putaran pada roda sebelah luar.
tetapi ketika kendaraan berjalan lurus, kedua roda gigi pinion
tidak berputar pada porosnya, walaupun ia turut berputar dangan
rumahnya (case), sehingga kedua. roda berputar dengan kecepatan
sama
gambar
Casis mobil tcrdiri atas sistem suspensi, sistem kemudi, roda, dan
rem. Bagian-bagian dari casis tersebut diperlihatkan pada
Jika ban serep tidak ikut serta dalam mobil atau sedang kempis, apa yang bisa kita lakukan saat salah satu ban bocor di jalan? Menyerah saja, tentu tidak. Penasaran, lanjutkan saja membaca artikel ini untuk mrndapatkan solusinya.
Gbr 1
CAIRAN PENAMBAL
Intinya, bagaimana mengantisipasi kebocoran ban. Nah, trik pertama adalah menggunakan ban yang antibocor. Pabrikan BMW sudah melengkapi jajaran produk terbarunya dengan karet bundar tipe ini.
Makanya, di bagasi BMW baru enggak ada tempat buat ban serep. Misalnya ban jenis RFT (Run Flat Tyre) yang dikeluarkan Bridgestone. Namanya ban, pemakaiannya jelas lama. Jadi setelah pulang dari perjalanan jauh pun kita masih merasa aman dari gejala ban kempis di jalan.
Sayangnya, cara ini tergolong cukup mahal. Kecuali kita siap dengan dana sekitar Rp 5 jutaan satu ban, bisa lewatkan trik ini buat cara yang lain. Langsung saja masuk ke trik kedua. Yaitu membawa cairan penambal ban.
Gbr 2
Gbr 3
Gbr 4
Hal ini bisa dilihat pada VW Touran. Kendaraan keluarga terbaru pabrikan asal Jerman ini memang enggak punya ban serep. Mirip dengan BMW, tidak ada tempat juga buat ban serep. Semua ruang di mobil dimaksimalkan sedemikian rupa buat fleksibilitas kabin.
Ketimbang bawa ban serep yang besar dan berat, mending bawa cairan penambal ban yang lebih kecil dan ringan bukan? Ada beberapa cairan penambal ban yang bisa Anda pilih di toko-toko onderdil atau gerai perkakas terdekat.
Kalau mau sedikit repot, namun irit biaya, bisa beli tambalan tubeless. Tambalan ini ada di supermarket. Tinggal dipadu dengan lem dan tusukkan. Hanya saja, perlu bawa alat pompa sendiri. Bisa pilih yang dipompa pakai kaki atau model elektrik yang dicolok ke lighter.
Ada juga cairan penambal yang lebih praktis. Istilahnya tyre leak stopper. Misalnya produk Gold Eagle seharga Rp 50 ribu. Kalau terjadi ban kempis, cari penyebabnya. Misalnya, buang paku atau sekrup yang menancap.
Lalu tinggal semprot cairan ke dalam ban lewat pentil. Ban bakal mengembang sendiri. Asal ingat, cairan ini bersifat sementara. Segera cari tempat tambal ban terdekat.
Trik ketiga bersifat preventif. Siapkan dulu ban supaya tidak bisa bocor. Caranya dengan mengaplikasi cairan antikempis. Misalnya Tire Guard.
"Lebih baik dipakai sebelum perjalanan jauh," ujar Abdul Haris dari Multi Niaga Solusindo, distributor Tire Guard. Rata-rata satu mobil butuh 8 botol. Sebotol Rp 40 ribu, jadi total Rp 240 ribu.
Sumber :Penulis/Foto: Manut / Reza - otomotifnet.com
Sistem suspensi terletak di antara bodi atau rangka dan roda-roda
dan berfungsi menyerap kejutan-kejutan yang ditimbulkan oleh keadaan jalan, sehingga memberikan kenyamanan pengendara.
1. Komponen suspensi
Pegas
Pegas berfungsi menyerap kejutan dari jalan dan getaran roda-roda
agar tidak diteruskan ke bodi secara langsung, juga untuk mencegah daya cengkeram ban terhadap permukaan jalan.
beberapa tipe pegas
s/d
b. Shock Absorber
Dalam menyerap kejutan-kejutan, pegas harus bekerja sama
dengan Shock absorber . Tanpa shock absorber pegas
akan bergetar naik turun lébih lama. Shock absorber mampu meredam
getaran pegas Seketika dan membuangnya menjadi energi panas.
c. Ball joint
Ball joint selain berfungsi sebagai sumbu putaran roda juga menerima beban vertikal maupun lateral. di dalam ball joint
terdapat gemuk untuk melumasi bagian yang bergesekan. Pada setiap
periode tertentu gemuk harus diganti.
Stabilizer bar
Stabilizer bar (batang penyetabil) berfungsi mengurangi kemiringan mobil akibat gaya sentrifugal pada saat mobil membelok. Disamping itu, untuk menambah daya jejak ban. Pada suspensi depan,
stabllizer bar biasanya dipasang pada kedua lower arm melalui bantalan
karet dan linkage, Pada bagian tengah diikat ke rangka atau bodi
pada dua tempat melalui bushing.
Strut bar
Strut bar berfungsi untuk menahan lower arm agar tidak bergerak
mundur pada saat menerima kejutan dari permukaan jalan yang tidak
rata atau dorongan akibat terjadi pengereman.
lateral control rod
komponen ini dipasang di antara poros penyangga (axel) dan bodi mobil. Fungsinya untuk menahan axel selalu pada posisinya bila menerima beban samping.
Model-model suspensi
Menurut konstruksinya ada dua modal utama suspensi, yaitu
suspensi poros kaku dan suspensi bebas.
Suspensi poros kuku (suspensi rigid)
Semula semua suspensi mobil menggunakan model ini, bahkan
sekarang pun masih banyak digunakan pada kendaraan berat. Poros kaku
(yang tunggal) dihubungkan ke rangka atau bodi dengan pegas (pagas
daun atau pegas koil) dan shock absorber Jadi, tidak ada lengan-lengan
suspensi seperti pada suspensi independen.
b. Suspensi bebas (suspensi independen)
Biasanya suspensi independen ini digunakan pada roda
mobil penumpang atau truk kecil. Tetapi sekarang suspensi bebas
banyak digunakan juga pada roda belakang mobil penumpang.
Pada suspensi independen roda-roda kiri dan kanan tidak dihubungkan secara langsung pada poros tunggal. Kedua roda bergerak secara bebas tanpa saling mempengaruhi.
Dengan demikian, gangguan terhadap sebuah roda ditanggulangi hanya roda itu saja. Salah satu model suspensi independen ditunjukkan pada
Sistem rem berfungsi untuk mengurangi kecepatan (memperlambat) dan menghentikan kendaraan serta memberikan kemungkinan
dapat memparkir kendaraan di tempat yang menurun.
sistcm rem hidrolik,
dasar kerja pengereman
Rem bekerja dengan dasar
pemanfaatan gaya gesek
Tanaga gerak putaran
roda diubah oleh proses gesekan menjadi tenaga panas dan tenaga panas itu segera dibuang ke udara luar.
Pengereman pada roda dilakukan dengan cara menekan
sepatu rem yang tidak berputar
terhadap tromol (brake drum)
yang berputar bersama roda sehingga menghasilkan gesekan
Tenaga gerak kendaraan akan dilawan oleh tenaga
gesek ini sehingga kendaraan dapat berhenti.
Macam-macam rem
Menurut penggunaannya rem mobil dapat dikelompokkan segai berikut :
a)Rem kaki, digunakan untuk mengontrol kecepatan dan menghentikan kendaraan. Menurut mekanismenya rem kaki dibedakan lagi menjadi :
Rem hidrolik
Rem pneumatik
b) Rem parkir digunakan terutama untuk memarkir kendaraan.
c) Rem pembantu, digunakan pada kombinasi rem biasa (kaki) yang
digunakan pada truk dan kendaraan berat.
Rem hidrolik
Rem hidrolik paling banyak digunakan pada mobil-mobil penumpang dan truk ringan. Mekanisme kerja dan bagian-bagian dari rem ini
ditunjukkan pada
Ini merupakan penggambaran secara
sederhana dari yang ditunjukkan pada gambar 3.33 di muka.
Master silinder
Master silinder berfungsi meneruskan tekanan dari pedal menjadi tekanan hidrolik minyak rem untuk menggerakkan sepatu rem (pada model rem tromol) atau menekan pada rem (pada model rem piringan).
master silinder
Bila pedal rem ditekan, batang piston akan mengatasi tekanan
pegas pembalik (return piston) dan piston digerakkan ke depan. Pada
waktu piston cup berada di ujung torak, compresating port akan
tertutup. Bila piston maju lebih jauh lagi, tekanan minyak rem di dalam silinder akan bertambah dan mengatasi tegangan pegas outlet
untuk membuka katup
Bila pedal rem dibebaskan, maka piston akan mundur ke
belakang pada posisinya semula (sedikit di dekat inlet port) karena
adanya desakan pegas pembalik. Dalam waktu yang bersamaan katup
outlet tertutup. Ketika piston kembali, piston cup mengerut dan
mungkinkan minyak rem yang ada "di sekeliling piston cup dapat
mengalir dengan cepat di sekeliling bagian luar cup masuk ke sillnder,
hingga silinder selalu terisi penuh oleh minyak rem. Sementara itu
tegangan pegas-pegas sepatu rem atau pad rem pada roda bekerja
membalikan tekanan pada minyak rem yang berada pada pipa-pipa
untuk masuk kembali ke master silinder
Boster rem
Boster rem termasuk alat tambahan pada sistem rem yang berfungsi melipatgandakan tenaga penekanan pedal. Rem yang dilengkapi dengan boster rem disebut rem servo (servo brake).
Boster rem
ada yang dipasang menjadi satu dengan master silinder, tetapi ada
juga yang dipasang terpisah.

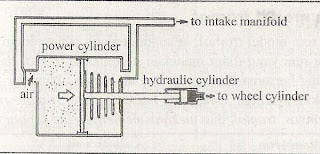

memperlihatkan salah satu model boster rem yang menggunakan kevacuman mesin untuk menambah tekanan hidrolik.
Cara kerja boster rem
Bila pedal rem ditekan maka tekanan silinder hidrolik membuka
sebuah katup, sehingga bagian belakang piston mengarah ke luar
Adanya perbedaan tekan antara bagian depan dan belakang piston
mengaklbatkan torak terdorong ke dapan
(lihat
Bagian depan piston yang menghasilkan tekanan yang tinggi ini dihubungkan
dengan torak pada master silinder.
Bila pedal dibebaskan, katup udara akan menutup dan ber
hubungan lagi dengan intake manifold. Dengan terjadinya kevacum
yang sama pada kedua sisi piston, tegangan pegas pembalik mendesak
piston ke posisi semula.
Katup pengimbang
Bila mobil mendadak direm maka sebagian besar kendaraan bertumpu pada roda depan. Oleh karena itu, pengereman roda depan harus Iebih besar karena beban di depan lebih besar daripada di belakang
Dengan alasan tersebut diperlukan alat pembagi tenaga pengereman yang disebut katup pengimbang (katup proporsional). Alat ini
bekerja secara otomatis menurunkan tekanan hidrolik pada silinder
roda belakang, dengan demikian daya pengereman roda belakang lebih
kecil daripada daya pengereman roda depan.
model katup pengimbang
penempatan alat ini dalam sistem rem pada gambar 3.33 di atas).
Rem model tromol
Pada rem model tromol, kekuatan tenaga pengereman diperlukan
dari sepatu rem yang diam menekan permukaan tromol bagian dalam
yang berputar bersama-sama roda. Bagian bagian utama dari rem tromol
ini ditunjukkan
yaitu backing plate, silinder roda, sepatu
rem dan kanvas, tromol, dan mekanisme penyetelan sepatu rem.
1) Backing plate
Backing plate
dibaut pada rumah poros (axel housing) bagian belakang. Karena sepatu rem terkait pada backing plate maka aksi daya pemgereman bertumpu pada backing plate:.
Silinder roda
Silinder roda yang terdiri atas bodi dan piston, berfungsi untuk
dorong sepatu rem ke tromol dengan adanya tekanan hidrolik dari master silindcr. Satu atau dua silinder roda digunakan pada tiap unit rem
(tergantung dari modelnya). Ada dua macam silinder roda, yaitu:
a) Model double piston, yang bekerja pada sepatu rem dari kedua
arah
b) Model single piston, yang bekerja pada sepatu rem hanya satu
arah

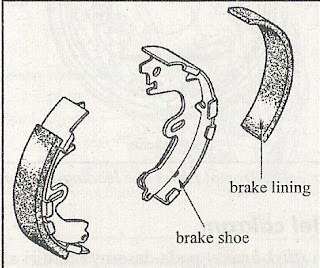

Sepatu rem dan kanvas
Kanvas terpasang pada sepatu rem dengan rem dikeling (untuk
kendaraan besar) atau dilem (untuk kandaraan kecil). Lihat
4) Tromol rem.
Tromol rem yang berputar bersama roda Ietaknya sangat dekat
dengan kanvas. Tetapi saat pedal rem tidak diinjak, keduanya tidak saling bersentuhan
memperlihatkan salah satu tipe tromol
rem yang disebut tipe leading-trailling shoe. Pada tromol rem tipe ini
bagian ujung bawah sepatu rem diikat oleh pin-pin dan bagian atas sepatu berhubungan dengan silinder roda. Silinder roda bertugas mendorong sepatu-sepatu ke arah luar seperti ditunjukkan tanda panah.
Bila tromol rem berputar ke arah depan dan pedal rem diinjak,
sepatu rem akan mengembang keluar dan bersentuhan (bergesekan)
dengan tromol rem. Sepatu rem sebelah kiri (primary shoe) terseret
searah dengan arah putaran tromol, sepatu bagian kiri ini disebut
leading shoe.
Sebaliknya sepatu rem sebelah kanan (secondari shoe) bekerja mengurangi gaya dorong pada sepatu rem, disebut sebagai
trailling shoe. Bila tromol berputar ke arah belakang (kendaraan
mundur), leading shoe berubah menjadi trailling shoe dan trailling
shoe menjadi leading shoe. Tetapi pada saat maju maupun mundur
keduanya tetap menekan dengan gaya pengereman sama. .
e. Rem model cakram
Rem cakram (disk brake) pada dasarnya terdiri atas cakram yang
dapat berputar bersama-sama roda dan pada (bahan gesek) yang dapat menjepit cakram. Pengereman terjadi karena adanya gaya gesek dari pad-pad pada kedua sisi dari cakram dengan adanya tekanan dari piston-piston hidrolik. Prinsip kerja rem model cakram ini ditujukkan secara skema pada
