SERVIS SEPEDA MOTOR

HONDA SUPRA

I. KESELAMATAN KERJA
1. Bersikap mawas diri terhadap kemungkinan terjadinya kecelakaan

2. Bekerja dengan sungguh-sungguh, cepat, teliti, dan tekun

3. Menghindari sikap melamun dalam bekerja

4. Usahakan untuk tidak ceroboh dalam bekerja

5. Istirahatlah bila sudah lelah dan bosan

6. Menghindari sikap bercanda dalam bekerja

7. Memahami prosedur kerja dan tidak mencoba-coba

8. Menggunakan alat pengaman dalam bekerja dan tindakan lainnya yang menunjang untuk

keselamatan dan kesehatan dalam bekerja.

II. SERVIS SEPEDA MOTOR

A. Langkah awal sebelum melakukan servis terhadap sepeda motor :

1. siapkan alat dan peralatan servis sepeda motor

2. periksa kondisi kendaraan

3. nyalakan mesin sepeda motor

4. dengarkan suara mesin, apakah ada suara mesin yang tidak normal

5. jika ada suara mesin yang tidak normal, cari dimana sumber suara tidak normalnya

6. nyalakan seluruh sistem penerangan dan klakson, periksa apakah ada yang tidak menyala.

B. Alat-alat yang dipergunakan :

1. Obeng ( - / + ) ukuran besar dan sedang

2. Kunci pas-ring 7

3. Kunci pas-ring 8

4. Kunci pas-ring 10

5. Kunci pas-ring 12

6. Kunci pas-ring 14

7. Kunci pas-ring 17

8. Kunci pas-ring 19

9. Kunci Inggris

10. Kunci T 8

11. Kunci T 10

12. Kunci T 12

13. Kunci busi

14. Feeler gauge (plat ukur)

15. Sikat kawat baja

16. Palu plastik

17. Tang

18. Amplas # 120

19. Kuas

20. Kompresor Kit

21. Kain lap

22. Oli gun

1. SERVIS KARBURATOR

Langkah Kerja Servis Karburator:

Melepas/membuka karburator dari sepeda motor :

- Buka baut-baut kap (cover/leg shield) kemudian lepaskan cover dari sepeda motor.(Gbr.1,

bagian F29).

- Lepaskan selang bahan bakar yang terhubung ke karburator, kemudian tutup agar bahan

bakar tidak mengalir.

- Buka dan lepaskan saringan udara (air cleaner (Gbr.5).

- Buka dan Lepaskan carburetor assy. (Gbr.2, no.10).

- Buka baut pengikat karburator dengan pipa saluran masuk bahan bakar (inlet pipe (Gbr.3)),

kemudian lepaskan karburator dari inlet pipe.

Over houl karburator :

- Buka dan lepaskan ruang pelampung (float chamber set (Gbr.2, no.5)).

- Buka dan lepaskan pelampung (float set (Gbr.2, no.3 & 13)).

- Buka dan lepaskan jet needle set (holder needle jet dan main jet (Gbr.2, no.2,14,24)).

- Buka dan lepaskan slow jet (Gbr.2, no.25).

- Buka dan lepaskan screw set (Gbr.2, no, 6 & 8).

- Bersihkan karburator dengan kuas dan bensin.

- Semprot dengan udara bertekanan (kompresor udara), pada lubang-lubang saluran dan jet

pada karburator sampai benar-benar bersih.

- Periksa dengan cermat dan teliti tiap komponen karburator, ganti jika rusak atau luka

bergaris-garis.

- Komponen karburator yang diperiksa antara lain:

a. Screw set (skrup pengatur bahan bakar dan udara)

b. Main Jet (saluran utama bahan bakar)

c. Slow Jet (saluran bahan bakar ketika mesin putaran langsam / stasioner)

d. Float (pelampung)

e. Needle valve (jarum Pelampung)

f. Throttle valve dan jet needle

g. Gasket dan O-ring

h. Lubang saluran bahan bakar (by pass dan pilot outlet)

- Setelah diperiksa rakit kembali tiap komponen karburator.

Pemeriksaan jarum pelampung :

- Bila diantara dudukan dan jarum terdapat benda asing, bahan bakar (bensin) akan terus

mengalir dan mengakibatkan banjir.

- Bila dudukan dan jarum sudah aus, gantilah kedua-duanya.

- Sebaliknya bila jarum tidak mau bergerak, maka bahan bakar tidak dapat turun.

- Bila jarum pelampung cacat seperti terlihat pada gambar di bawah, ganti dengan yang baru.

2. SERVIS SARINGAN UDARA

Langkah Kerja Servis Saringan Udara (Air Cleaner):

- Buka baut-baut pada saringan udara.

- Buka dan keluarkan elemen saringan udara (busa/urethane) dari kotak saringan udara.

- Cuci elemen dalam minyak solar atau minyak pembersih yang tidak mudah terbakar dan

biarkan sampai mengering.

- Celupkan elemen dalam minyak transmisi (SAE 80-90) dan peras keluar kelebihan minyak.

- Pasang kembali elemen dan tutup kembali kotak saringan udara.

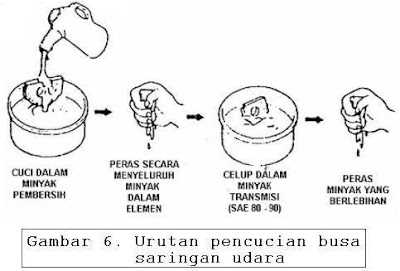

- Ilustrasi urutan pencucian elemen saringan udara adalah seperti terlihat pada gambar di

bawah ini:

3. SERVIS BUSI

Langkah Kerja Pemeriksaan Dan Penyetelan Celah Busi :

- Buka busi dengan menggunakan kunci busi

- Bersihkan busi dengan mempergunakan sikat kawat dan cuci dengan bensin bila perlu,

kemungkinan ada kerak karbon pada elektroda busi.

- Setelah kondisi busi bersih, setel celah busi dengan menggunakan alat ukur feeler gauge

dengan ukuran antara 0,3 - 0,7 mm.

- Periksa keadaan insulatornya, ganti busi jika rusak atau retak.

Langkah Kerja Pemeriksaan Kondisi Api Busi :

- Busi yang sudah bersih kondisinya, periksa dan setel celahnya, kemudian hubungkan dengan

kepala ujung kabel busi.

- Tempelkan busi pada kepala silinder.

- Kunci kontak posisi ON, dan kick starter diinjak sambil memperhatikan warna dan

bersarnya bunga api yang keluar dari busi.

- Bila warna apinya biru dan besar, maka berarti busi dalam keadaan baik. Namun jika warna

apinya terlihat kemerah-merahan dan kecil, berarti busi sudah tidak baik dan perlu segera

diganti dengan busi yang baru.

- Setelah selesai, pasang kembali busi pada tempatnya.

4. SETEL CARA KERJA GAS TANGAN

Langkah Kerja Menyetel Cara Kerja Gas Tangan :

- Periksa apakah putaran gas tangan dapat bekerja dengan lancar dan halus sewaktu

membuka dengan penuh dan menutup kembali secara otomatis pada setang kemudi.

- Periksa kabel gas dari kerusakan, lekukan atau keretakan. Ganti jika sudah rusak, terdapat

lekukan atau retakan.

- Lumasi kabel gas jika cara kerja gas tangan tidak lancar (terasa berat).

- Ukur jarak main bebas gas tangan pada ujung sebelah dalam gas tangan.

- Jarak main bebas gas tangan dapat disetel melalui penyetel gas tangan seperti terlihat pada

Gambar.9 di bawah ini.

- Lepaskan penutup debu pada penyetel.

- Setel jarak main bebas dengan melonggarkan mur pengunci dan memutar penyetel.

- Periksa ulang cara kerja gas tangan.

- Ganti (bila perlu) komponen-komponen (parts) yang rusak.

5. SETEL KOPLING

Langkah Kerja Penyetelan Kopling :

- Kendorkan Mur pengunci baut stelan kopling dengan kunci ring 14 ke arah kiri hingga

kendor

- Putar baut penyetel kearah kanan (searah jarum jam) hingga terasa ada sentuhan, lalu

putar kembali kearah kiri hingga mentok (terasa ada sentuhan) dan berhenti.

- Putar kembali baut penyetel kearah kanan sebanyak 1/4 - 1/8 putaran.

- Kencangkan mur pengunci kearah kanan hingga baut penyetel terkunci. Catatan :

Periksa hasil penyetelan dengan cara:

- Hidupkan mesin.

- Masukkan persnelling pada gigi 1 dan tahan pedal persnelling.

- Putar gas hingga seperempat putaran atau kurang lebih 1000-2000RPM.

- Perhatikan roda belakang, apabila diam atau bebas, artinya penyetelan berhasil, apabila

terus berputar, berarti penyetelan belum tepat, maka harus diulang langkah diatas.

6. GANTI OLI MESIN

Langkah Kerja Penggantian Oli Mesin:

- Dudukkan sepeda motor pada standar tegak.

- Buka tutup pengisian oli pada mesin, periksa ketinggian oli mesin dengan cara melihat batas

permukaan atas dan permukaan bawah pada tangkai pengukur, dan periksa kekentalan dan

warna oli.

- Buka baut pembuangan oli yang terletak dibawah mesin dibuka. Tampung oli bekas

tersebut dengan wadah atau kaleng agar tidak mengotori lantai.

- Biarkan kondisi tersebut untuk jangka waktu sekitar 5 – 10 menit, agar oli yang hendak

diganti dapat keluar semua.

- Tekan kick stater berulang-ulang secara perlahan-lahan agar oli yang masih tertinggal di

dalam mesin dapat keluar.

- Setelah tidak ada oli yang meneter lagi, pasang kembali baut penutup pembuangan oli.

- Masukkan oli mesin yang baru dan sesuaikan dengan jumlah yang dianjurkan.

- Pasang tutup pengisian dan jalankan mesin sebentar.

- Periksa bahwa tida ada kebocoran minyak pelumas.

7. SETEL RANTAI

Langkah kerja Pemeriksaan dan penyetelan rantai :

- Periksa jarak bebas (kekendoran) rantai roda sesuai dengan standar ukuran yang diajurkan.

- Kendorkan mur as roda, kemudian stel jarak main bebas rantai dengan cara memutar

setelan rantai pada ujung lengan ayun.

- Bersihkan rantai yang kotor, kemudian lumasi dengan oli.

- Periksa keausan karet peluncur rantai.

- Ganti rantai dan peluncurnya, apabila sudah rusak atau aus.

- Periksa keausan gir (sprocket) depan dan belakang. Gir yang sudah aus sering menjadi

penyebab rantai tergelincir (loss), sebaiknya segera diganti
